Πλαστικός 6A 9A μαγνητικός επαφέας εναλλασσόμενου ρεύματος 380V, επαφέας 3 φάσης για τη μηχανή ελέγχου

Πλαστικός 6A 9A μαγνητικός επαφέας εναλλασσόμενου ρεύματος 380V, επαφέας 3 φάσης για τη μηχανή ελέγχου

1. Εφαρμογή:

Cjx2-ε ο επαφέας εναλλασσόμενου ρεύματος σειράς (εφεξής για να αναφερθεί ως επαφέας), αυτό ισχύει κυρίως για το κύκλωμα του εναλλασσόμενου ρεύματος 50/60Hz, και την εκτιμημένη τάση 690V.When μόνωσης που χρησιμοποιούνται σε ρεύμα-3, και την εκτιμημένη λειτουργική τάση 380V και το εκτιμημένο ρεύμα μέχρι 9A, για το μεγάλης απόστασης σπάζοντας κύκλωμα και τη συχνότητα που αρχίζουν ή ελέγχει τη μηχανή. Συνδυασμένος με την κατάλληλη θερμική υπερφόρτωση ο ηλεκτρονόμος μπορεί να προστατεύσει το κύκλωμα φορτίων. Ο επαφέας μπορεί συχνά να αρχίσει και να ελέγξει το electomotor εναλλασσόμενου ρεύματος.
Αυτό το προϊόν επιβεβαιώνει σε GB14048.4, iec60947-4-1 πρότυπα.

2. Πρότυπο και σημασία:



3. Κανονικοί όροι τρεξίματος και εγκαταστάσεων:

3.1 περιβαλλοντική θερμοκρασία αέρα: -5℃~+40℃, η μέση αξία δεν πρέπει να υπερβεί +35℃ μέσα σε 24 ώρες.

3.2 ανύψωση: το πολύ-πολύ 2000m.

3.3 ατμοσφαιρικές συνθήκες: Όταν πρέπει η θερμοκρασία σε 40, η σχετική υγρασία του atomsphere να είναι στο 50%, όταν στις σχετικά χαμηλές θερμοκρασίες, αυτό μπόρεσε να έχει την υψηλότερη σχετική υγρασία. Η μηνιαία μέγιστη σχετική υγρασία θα μπορούσε να είναι όχι περισσότερο από 90%. Τα ειδικά μέτρα πρέπει να είναι ληφθε'ν dui στο περιστατικό των δροσιών.

3.4 κατηγορία ρύπανσης: Κατηγορία 3

3.5Installation κατηγορία: ΙΙΙ

3.6 όροι εγκατάστασης: Ο βαθμός κλίσης μεταξύ της επιφάνειας συναρμολογήσεων και της κάθετης επιφάνειας δεν πρέπει να υπερβεί

3.7 κλονισμός αντίκτυπου: Το προϊόν πρέπει να εγκατασταθεί και να χρησιμοποιηθεί σε ισχύ όπου συχνά κουνήματα και επιδράσεις.


Παράμετρος τεχνικής:



4. Κύρια παράμετρος και τεχνικό χαρακτηριστικό:



Στοιχείο	Παράμετρος	Πρότυπο	06	09
Εκτιμημένο λειτουργικό ρεύμα (Α)	380V	Ρεύμα-3	6	9
		Ρεύμα-4	2.6	3.5
Εκτιμημένο valtage μόνωσης (Β)			69.	69.
Συμβατικό ρεύμα θέρμανσης (Α)			16	16
Δύναμη της ελέγξιμης μηχανής σκίουρος-κλουβιών 3 φάσης (KW) ρεύμα-3	220V		1.5	2.2
	380V		2.2	4
	660V		3	5.5
Λειτουργική συχνότητα (operations/h)	Ηλεκτρική ζωή	Ρεύμα-3	1200	1200
		Ρεύμα-4	300	300
	Ζωή Mechancal		3600	3600
Ηλεκτρική ζωή (10*10*10*10operations)		Ρεύμα-3	50	50
		Ρεύμα-4	10	10
Μηχανική ζωή (10*10*10*10operations)			1000	1000



Στοιχείο	Παράμετρος	Πρότυπο	06	09
Βοηθητικός φραγμός επαφών	Συνδυασμός		F4-E20, F4-E02, F4-E11
	συμβατικό ρεύμα θέρμανσης		6A	6A
	Ικανότητα ελέγχου		Ρεύμα-15 360V Ρεύμα-13 33W
Ταιριάζοντας με λιώνοντας πρότυπο			RT16-16	RT16-16
Μέση κατανάλωση ισχύος (VA) 50Hz 20℃	Επανάληψη		30	30
	Εκμετάλλευση		4.5	4.5
Αριθμός κομματιού			1	1
Καλώδιο (χιλ. ²)			2.5	2.5
Μέγεθος βιδών			Μ3	Μ3
Ροπή σκλήρυνσης (Ν ▪ μ)			0.5	0.5
Βάρος μονάδων (κλ)	Cjx2-ε		0.15	0.15
	Cjx2-EN		0.3	0.3

5. Συνολικά και τοποθετώντας διαστάσεις:

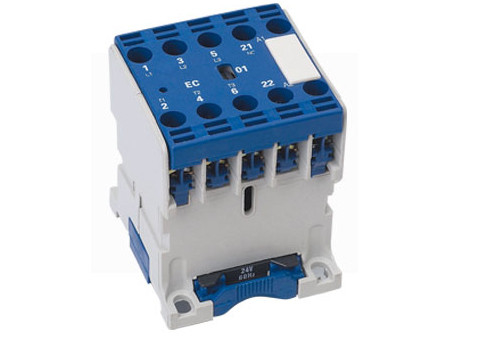

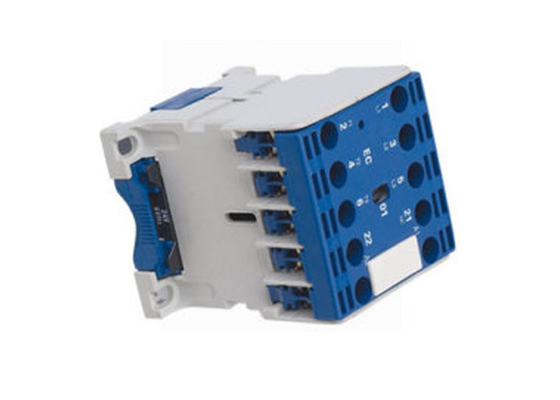

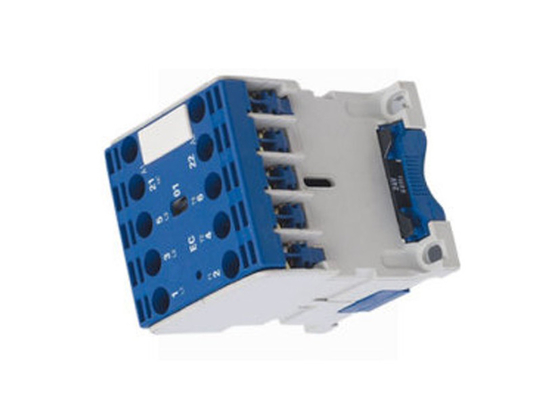

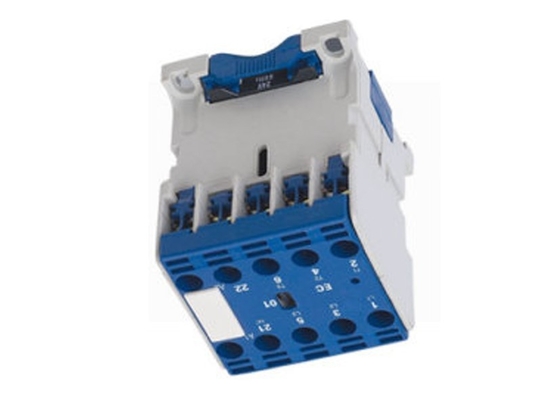

Εικόνα προϊόντων



6. Διαταγή των οδηγιών:

Κατά τοποθέτηση μιας διαταγής, την πρέπει να επισημάνετε τον κάτωθι:
Το όνομα και το πρότυπο προϊόντων, εκτίμησαν τη λειτουργικές τάση και τη συχνότητα της σπείρας, ποσότητα διαταγής.
Διαταγή του παραδείγματος: CJX2-E0910 εναλλασσόμενο ρεύμα 220V 50HZ 10PCS
