Ηλεκτρονικός μετατροπέας συχνότητας, καθολική σειρά αναστροφέων RS485 WST200
| Τόπος καταγωγής | Κίνα, Zhejiang |
|---|---|
| Μάρκα | Winston/OEM |
| Πιστοποίηση | CE,ROSH |
| Αριθμό μοντέλου | WST200 σειρά |
| Ποσότητα παραγγελίας min | 1PCS |
| Τιμή | USD165 to USD3000 |
| Συσκευασία λεπτομέρειες | Εξαγωγή προτύπου χαρτοκιβώτιο πλαίσιο |
| Χρόνος παράδοσης | 3-15days μετά από πάρτε την πληρωμή. |
| Όροι πληρωμής | T/T, L/C, Paypal, σε απευθείας σύνδεση πληρωμή, RMB/USD |
| Δυνατότητα προσφοράς | 10000pcs/month |
Λεπτομέρειες
| Τάση | 380VAC | Δύναμη | 0.75KW σε 500KW |
|---|---|---|---|
| Φάση | φάση 3 | OEM | Ναί |
| RS485 | Ναί | ||
| Υψηλό φως | Μετατροπέα συχνότητας,Αναστροφέας μεταβλητής συχνότητας |
||
Περιγραφή προϊόντων
Ηλεκτρονικός μετατροπέας συχνότητας, καθολική σειρά αναστροφέων RS485 WST200
WST200 η σειρά είναι ένας καθολικός μετατροπέας συχνότητας, ο οποίος μπορεί να χρησιμοποιηθεί ευρέως στους διάφορους τύπους ελέγχων ταχύτητας μηχανών επαγωγής. Προϊόντα βασισμένα σε τριανταδυάμπιτο DSP, χρησιμοποιώντας το διεθνή προηγμένο διανυσματικό αλγόριθμο ελέγχου, υψηλή επίδοση, υψηλή ακρίβεια του ελέγχου κίνησης μηχανών, για να βελτιώσει την αξιοπιστία προϊόντων και την προσαρμοστικότητα του περιβάλλοντος συγχρόνως, να ενισχύσει την ευκολία πελατών - - χρήση και σχέδιο της ειδίκευσης βιομηχανίας, βελτιστοποίηση λειτουργίας, πιό εύκαμπτη, σταθερότερη απόδοση εφαρμογής.
Κύρια χαρακτηριστικά γνωρίσματα:
(1) διπλές προδιαγραφές του σχεδίου: το πρότυπο βαριών φορτίων (φορτίο 150% 1 λεπτό) και οι ελαφριές προδιαγραφές σχεδίων φορτίων διπλές (φορτίο 120% 1 λεπτό), μπορούν να χρησιμοποιήσουν τον αμοιβαίο κώδικα λειτουργίας διακοπτών λειτουργίας
(2) η χρήση της τέταρτης γενεάς ενότητας infineon IGBT της Γερμανίας, που συνδυάζεται με τα χαρακτηριστικά 175 ℃ που η μέγιστη θερμοκρασία συνδέσεων, που χρησιμοποιούν την καινοτόμο μέθοδο διαμόρφωσης PWN, μειώνει περαιτέρω την απώλεια μετατροπής, κάνει τον αναστροφέα στην περιβαλλοντική θερμοκρασία 50 ℃, χωρίς η χρήση
(3) το προηγμένο ανεξάρτητο σχέδιο αεραγωγών, αποτρέπει τους ρύπους από την είσοδο της περιοχής που το ηλεκτρονικό σύστημα, ενισχύει την προστατευτική επίδραση του μετατροπέα συχνότητας, προσαρμόζεται στο σύνθετο, κακό περιβάλλον της περιοχής του χρήστη, παρατείνει τη ζωή ζωής υπηρεσιών Συγχρόνως ο ανεξάρτητος αγωγός μπορεί αποτελεσματικά να λύσει το πρόβλημα του ελέγχου σε περίπτωση διασκεδασμού θερμότητας, κατάλληλο ηλεκτρικό θερμικό σχέδιο πελατών
(4) συμπαγές μέγεθος, υποστήριξη που εγκαθίσταται δίπλα-δίπλα, εκτός από το διάστημα εγκαταστάσεων
(5) η τρέχουσα περιοριστική λειτουργία εφαρμογής υλικού, κάνει τον αναστροφέα όταν πέρα από το τρέχον σημείο στο λογισμικό στο υλικό περιορίζεται
Διαμορφώστε και εξηγήστε:
Παράμετρος τεχνικής:
Τύπος αναστροφέων συχνότητας σειράς WST200 (μονοφασική 200V κατηγορία)
Τύπος |
Δύναμη μηχανών |
γραμμή τρέχον (α) |
ρεύμα παραγωγής (α) |
Μέγιστο παροδικό ρεύμα για τη δεκαετία του '60 (α) |
|
KW |
HP |
||||
WST200-0R4G-S2 |
0.37 |
0.5 |
5.9 |
2.4 |
3.6 |
WST200-0R75G- S2 |
0.75 |
1 |
10.2 |
4.2 |
6.3 |
WST200-1R5G- S2 |
1.5 |
2 |
17.7 |
7.5 |
11.3 |
WST200-2R2G- S2 |
2.2 |
3 |
23.9 |
10 |
15 |
Τύπος αναστροφέων συχνότητας σειράς WST200 (τριφασική 400V κατηγορία)
Τύπος |
Τύπος Γ (που υπερφορτώνεται) |
Τύπος Π (ελαφρύ φορτίο) |
||||||
Δύναμη μηχανών (KW) |
Γραμμή τρέχον (α) |
Εκτιμημένο ρεύμα παραγωγής (α) |
Μέγιστο παροδικό ρεύμα για τη δεκαετία του '60 (α) |
Δύναμη μηχανών (KW) |
Γραμμή τρέχον (α) |
Εκτιμημένο ρεύμα παραγωγής (α) |
Μέγιστο παροδικό ρεύμα για τη δεκαετία του '60 (α) |
|
WST200-0R75G/1R5P-T4 |
0.75 |
3.6 |
2.3 |
3.5 |
1.5 |
6.4 |
4.1 |
4.9 |
WST200-1R5G/2R2P-T4 |
1.5 |
6.4 |
4.1 |
6.2 |
2.2 |
8.7 |
5.5 |
6.6 |
WST200-2R2G/3RP-T4 |
2.2 |
8.7 |
5.5 |
8.3 |
3 |
10.9 |
6.9 |
8.3 |
WST200-4RG/5R5P-T4 |
4 |
14 |
9.4 |
14.1 |
5.5 |
20.7 |
12.6 |
15.1 |
WST200-5R5G/7R5P-T4 |
5.5 |
20.7 |
12.6 |
18.9 |
7.5 |
26.5 |
17 |
20.4 |
WST200-7R5G/11RP-T4 |
7.5 |
26.5 |
17 |
25.5 |
11 |
36.6 |
24.6 |
29.5 |
WST200-11RG/15RP-T4 |
11 |
36.6 |
24.6 |
37 |
15 |
40 |
32 |
38.4 |
WST200-15RG/18R5P-T4 |
15 |
40 |
32 |
48 |
18.5 |
47 |
38 |
45.6 |
WST200-18R5G/22RP-T4 |
18.5 |
47 |
38 |
57 |
22 |
56 |
45 |
54 |
WST200-22RG/30RP-T4 |
22 |
56 |
45 |
68 |
30 |
70 |
60 |
72 |
WST200-30RG/37RP-T4 |
30 |
70 |
60 |
90 |
37 |
80 |
75 |
90 |
WST200-37RG/45RP-T4 |
37 |
80 |
75 |
113 |
45 |
94 |
92 |
110.4 |
WST200-45RG/55RP-T4 |
45 |
94 |
92 |
138 |
55 |
128 |
115 |
138 |
WST200-55RG/75RP-T4 |
55 |
128 |
115 |
173 |
75 |
160 |
150 |
180 |
WST200-75RG/90RP-T4 |
75 |
160 |
150 |
225 |
90 |
190 |
180 |
216 |
WST200-90RG/110RP-T4 |
90 |
190 |
180 |
270 |
110 |
225 |
215 |
258 |
WST200-110RG/132RP-T4 |
110 |
225 |
215 |
323 |
132 |
265 |
260 |
312 |
WST200-132RG/160RP-T4 |
132 |
265 |
260 |
390 |
160 |
310 |
305 |
366 |
WST200-160RG/185RP-T4 |
160 |
310 |
305 |
458 |
185 |
355 |
350 |
420 |
WST200-185RG/200RP-T4 |
185 |
355 |
350 |
525 |
200 |
385 |
380 |
456 |
WST200-200RG/220RP-T4 |
200 |
385 |
380 |
570 |
220 |
430 |
425 |
510 |
WST200-220RG/250RP-T4 |
220 |
430 |
425 |
638 |
250 |
485 |
480 |
576 |
WST200-250RG/280RP-T4 |
250 |
485 |
480 |
720 |
280 |
545 |
530 |
636 |
WST200-280RG/315RP-T4 |
280 |
545 |
530 |
795 |
315 |
610 |
600 |
720 |
WST200-315RG/350RP-T4 |
315 |
610 |
600 |
900 |
350 |
665 |
650 |
780 |
WST200-350RG-T4 |
350 |
665 |
650 |
975 |
350 |
665 |
650 |
780 |
WST200-400RG-T4 |
400 |
785 |
725 |
1088 |
400 |
785 |
725 |
870 |
WST200-500RG-T4 |
500 |
885 |
860 |
1290 |
500 |
885 |
860 |
1032 |
Τεχνικές προδιαγραφές
Τεχνικές παράμετροι των αναστροφέων συχνότητας σειράς WST200
ΣΤΟΙΧΕΙΟ |
ΠΡΟΔΙΑΓΡΑΦΕΣ |
|
Κύριος
|
Εκτιμημένες τάση και συχνότητα |
Μονοφασική 200V κατηγορία: 200V-240V, 50Hz/60Hz |
3-phase 400V κατηγορία: 380V-480V, 50Hz/60Hz |
||
Επιτρεπόμενη αξία της αλλαγής |
Τάση: 380V15% ~ 480V+10% Συχνότητα: ±15% |
|
Κύρια παραγωγή |
Τάση παραγωγής |
Η μέγιστη τάση παραγωγής είναι ίση με με την τάση εισαγωγής |
Συχνότητα παραγωγής |
0.5 Hz σε 400 Hz |
|
Ικανότητα υπερφόρτωσης |
150% του εκτιμημένου ρεύματος παραγωγής για τη δεκαετία του '60, 200% του εκτιμημένου ρεύματος παραγωγής για 2s |
|
Απόδοση ελέγχου |
Τρόπος διαμόρφωσης |
3-phase PWM, 2 φάση PWM |
Τρόπος ελέγχου |
V/f έλεγχος για τη σταθερή ροπή, έλεγχος V/f για το τετραγωνικό φορτίο, διανυσματικός έλεγχος χωρίς PG (έλεγχος ανοικτών βρόχων), εξοικονόμηση ενέργειας |
|
Θέτοντας μέθοδος εντολής τρεξίματος |
Εξωτερικό τερματικό, επιτροπή πληκτρολογίων ή τμηματική επικοινωνία |
|
Θέτοντας μέθοδος εντολής ταχύτητας |
Αναλογική ρύθμιση, πληκτρολόγιο, τμηματική επικοινωνία, ταχύτητα UP/DOWN που θέτει από το εξωτερικό τερματικό |
|
Θέτοντας ανάλυση ταχύτητας |
Πληκτρολόγιο: 0.1 Hz |
|
Ανάλογο που θέτει: 0.05/50Hz (10bit)
|
||
Ακρίβεια ελέγχου ταχύτητας |
V/f έλεγχος: ±2% |
|
διανυσματικός έλεγχος χωρίς PG (έλεγχος ανοικτών βρόχων): ±0.2% |
||
Σειρά ελέγχου ταχύτητας |
V/f έλεγχος 1:40 |
|
διανυσματικός έλεγχος χωρίς PG (έλεγχος ανοικτών βρόχων) 1:200 |
||
Επιτάχυνση και επιβράδυνση
|
0-3200.0s |
|
συχνότητα μετατροπής |
1.5 το kHz kHz ~ 12, σύμφωνα με τη θερμοκρασία συνδέσεων μειώνει αυτόματα τη συχνότητα μετατροπής |
|
Αναλογική εισαγωγή |
Αριθμός |
2 τρόποι: AI1, AI2 |
Τύπος |
ΣΥΝΕΧΗΣ τάση ή ΣΥΝΕΧΕΣ ρεύμα |
|
Μέγιστη σειρά εισαγωγής |
AI1: 0 5VDC, 0 σε 10VDC, 0/4 20mA στο συνεχές ρεύμα αποδεκτό
|
|
Αναλογική παραγωγή |
Αριθμός |
1 τρόπος: AO1 |
Τύπος |
ΣΥΝΕΧΗΣ τάση ή ΣΥΝΕΧΕΣ ρεύμα |
|
Μέγιστη σειρά εισαγωγής |
Παραγωγή τάσης: 0 10V, τρέχουσα παραγωγή: 0/4 20mA |
|
εισαγωγή λογικής |
Αριθμός |
0.75kw-11kW: LI1, LI2, LI3, LI4, AI1, AI2
|
Τύπος |
Πηγή ή νεροχύτης |
|
Μέγιστη σειρά εισαγωγής |
0-24VDC |
|
ΣΤΟΙΧΕΙΟ |
ΠΡΟΔΙΑΓΡΑΦΕΣ |
|
παραγωγή λογικής |
Αριθμός |
0.75kW-11kW: παραγωγή σημάτων σφυγμού (lo-clo), παραγωγή 1 ηλεκτρονόμων (T1A, T1B, T1C)
|
παραγωγή σημάτων σφυγμού |
OC, συχνότητα παραγωγής, τρέχουσα παραγωγή, ect άλλη λειτουργία |
|
παραγωγή ηλεκτρονόμων |
RA-rb-RC, συμπεριλαμβανομένης μιας επαφής αριθ. και μιας επαφής NC
|
|
Τμηματική διεπαφή επικοινωνίας |
RS485 πρωτόκολλο Modbus υποστηρίξεων διεπαφών. |
|
Επίδειξη |
ψηφιακή επίδειξη των τετραψήφιων οδηγήσεων |
Για την επίδειξη της συχνότητας που θέτει, της συχνότητας παραγωγής, του κώδικα ελαττωμάτων και της παραμέτρου που θέτουν κ.λπ. |
Περιβάλλον |
Πρότυπα |
Η ανάπτυξη των αναστροφέων συχνότητας σειράς WST200 ακολουθεί τα ακριβή διεθνή πρότυπα και τα σχετικά συνιστώμενων EN πρότυπα IEC και για τις συσκευές ελέγχου, ειδικά iec/en61800-5-1 και iec/en61800-3. |
Ύψος |
Derating περιττό όταν το ύψος είναι 1000m ή κατωτέρω (Derating απαραίτητο στο ύψος υψηλότερο από 1000m) |
|
Περιβαλλοντικό περιβάλλον |
0.75kW-11kW: Αξιόπιστη λειτουργία σε -10 ~ 50°C χωρίς. Όταν η τοπ προστατευτική κάλυψη βγάζεται, η θερμοκρασία περιβάλλοντος μπορεί να είναι τόσο υψηλή όπως +50 °C. Επάνω από +50 °C, το ρεύμα μειώνεται κατά 2.2% για κάθε άνοδο 1 °C στη θερμοκρασία. 15kW-500kW: Αξιόπιστη λειτουργία σε -10 ~ 40°C χωρίς.
|
|
Υγρασία |
Καμία συμπυκνωμένη νερό ή σταλαγματιά σε 5 ~ 95%, σύμφωνα με iec60068-2-3 |
|
Δύναμη αντίκτυπου |
15gn για συνεχές 11ms, σύμφωνα με iec/en60068-2-27 |
|
Μέγιστη αντιρρυπαντική ικανότητα |
Κατηγορία 2, σύμφωνα με iec/en61800-5-1 |
|
Δομή |
Επίπεδο προστασίας |
Κορυφή: IP41 (χωρίς αφαίρεση της προστατευτικής τοπ κάλυψης). Άλλα μέρη: IP20 |
Μέθοδος ψύξης |
Αναγκασμένος - αερόψυξη |
|
Μέθοδος εγκατάστασης |
Τοίχος που τοποθετείται |
|

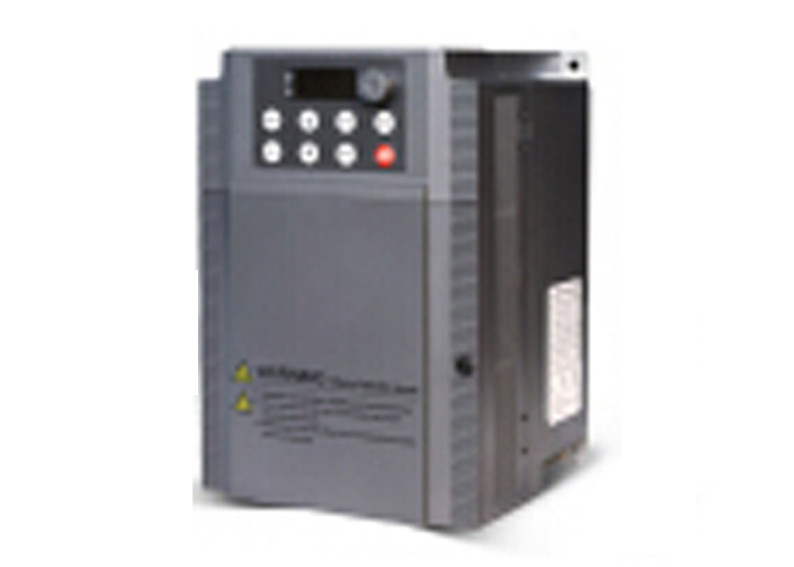

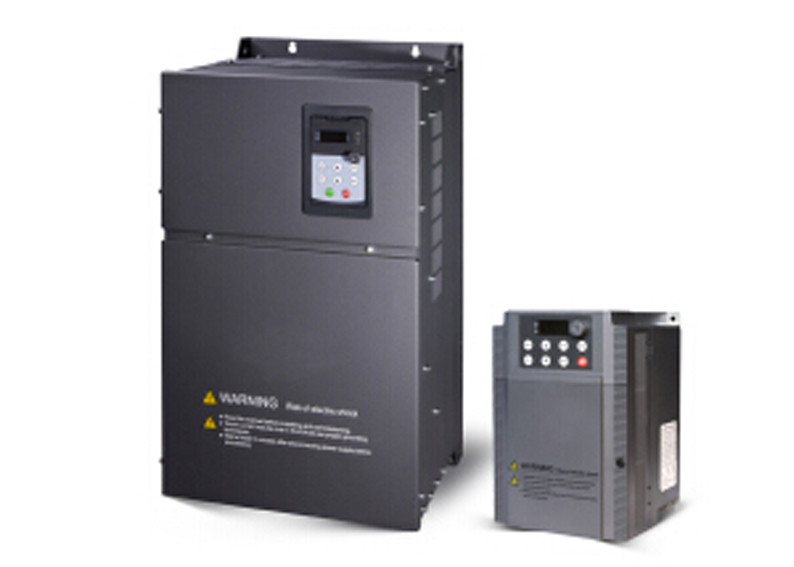

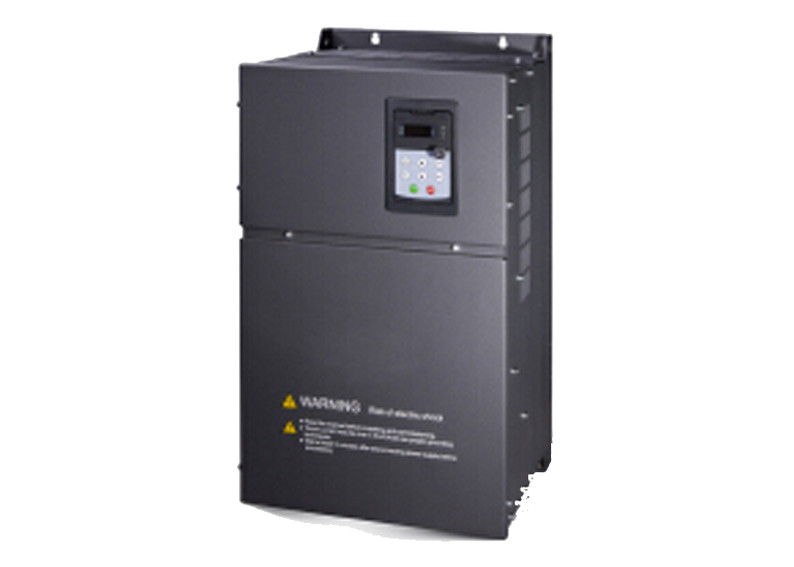

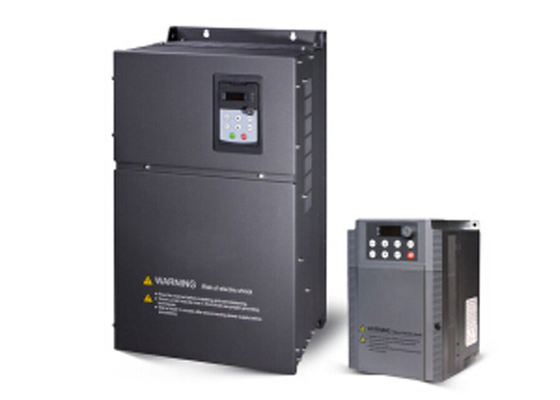

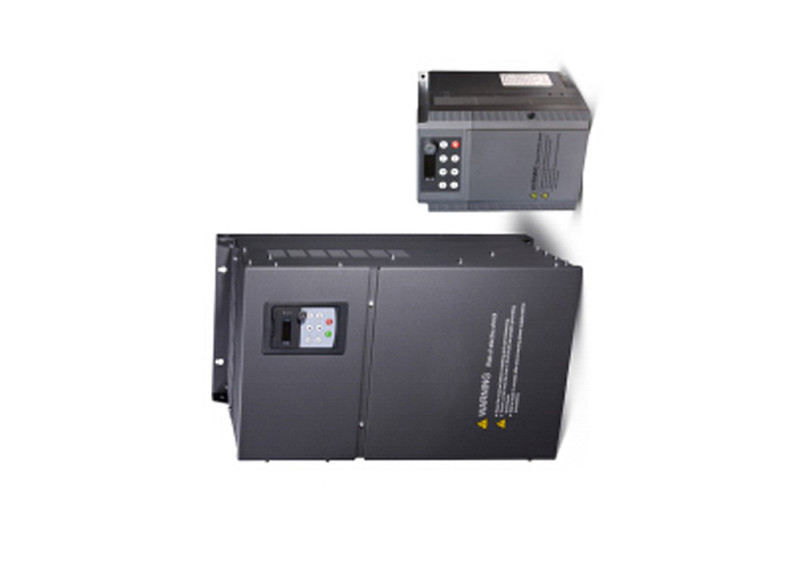

Εικόνα προϊόντων:
Οι υπηρεσίες μας
- Τα προσαρμοσμένα δείγματα είναι αποδεκτά
- Δεχτείτε τις διαφορετικές μεθόδους πληρωμής, όπως T/T, L/C, Δυτική Ένωση, μεταβίβαση για να καλύψετε τις διαφορετικές οικονομικές απαιτήσεις σας
- Χαιρετίστε και δεχτείτε την επιθεώρηση εργοστασίων πελατών 100% πριν από την παραγωγή
- Παρέχετε τις δεξιότητες εκπαιδευτικός συμπεριλαμβανομένης της βασικής γνώσης προϊόντων, εγκατάσταση, λειτουργία, δεξιότητες συντήρησης που εκπαιδεύουν για τους τοπικούς ανθρώπους
- Παρέχουμε 7 ημέρες υπηρεσία 24 ωρών!
CP: Εάν δεν μπορείτε να βρείτε τον ακριβή τύπο προϊόντος σας. Παρακαλώ μην ορμήξτε για να πάτε μακριά. Με ελάτε σε επαφή με και οι ερωτήσεις σας θα είναι απαντημένο ASAP.Thank εσείς για το χρόνο σας.
