Οδηγίες χρήσης

Διμεταλλική θερμοστάτης δωματίων για τις εγκαταστάσεις θέρμανσης και κλιματισμού

Ηλεκτρικών και μηχανικών χαρακτηριστικά γνωρίσματα Thermail,

Σπάζοντας ικανότητα

Στο άνοιγμα της επαφής, 10A-250VAC (ωμικό φορτίο)

Διαφορικό: 0.5K

Ρύθμιση κλίμακας θερμοκρασίας

Ρύθμιση κλίμακας θερμοκρασίας:

Μετά από σχεδόν δύο ημέρες από την εγκατάσταση, για να λάβει μια ρύθμιση κλίμακας precjse, μετρήστε τη θερμοκρασία δωματίου με ένα θερμόμετρο αναφοράς, τοποθέτησε μια πλευρά η θερμοστάτης. Το κράτημα μέρος του knob.turn ο δείκτης με ένα νόμισμα, για να φθάσει στην ίδια αξία του θερμομέτρου. Προτείνουμε να εγκαταστήσουμε το 1.5meter εξοπλισμού σε περίπου από το πάτωμα και μακριά από οποιαδήποτε πηγή θερμότητας.

Σχέδιο

B1-με N.C την επαφή.

B2-με N.C την επαφή και το ON-OFF διακόπτη

B3-με την επαφή SPDT (μεταστροφή)

B4-με αλλαγή πέρα από την επαφή (SPDT) και το ON-OFF διακόπτη

B7-με κανονικά στενή επαφή " χειμώνας» και κανονικά ανοικτή επαφή «καλοκαίρι " συν στο «καλοκαίρι-χειμερινό " επιλογέας-διακόπτη

1) Βάση

2) Κάλυψη
3) Βίδα κάλυψης

4) Εξόγκωμα

5) Lockpins.the οι καρφίτσες κλειδαριών για τον περιορισμό κλίμακας (5) πρόκειται να αποσυνδεθούν από τη βάση της θερμοστάτη, βρίσκονται στις καθορίζοντας τρύπες.

6) Δείκτης

Ο καθορισμός της θερμοστάτη δωματίων μπορεί να γίνει άμεσα στον τοίχο από τις βίδες και τα καρύδια.

Σημαντικός

Αντίσταση Accelarating με την τάση σε 220-250VAC

Σε αυτήν την θερμοστάτη παρέχεται μια επιταχύνοντας αντίσταση που πρέπει να είναι απολύτως συνδεμένη προκειμένου να ληφθούν οι αποδόσεις του κανονισμού. Το τερματικό 4 πρέπει να συνδεθεί έτσι με το meutral σύμφωνα με το διάγραμμα που παρουσιάζεται στην κάλυψη. Αυτή η σύνδεση επιτρέπει επίσης την εργασία του πειραματικού λαμπτήρα που δείχνει τη λειτουργία της θέρμανσης.

ΔΙΑΣΤΑΣΗ

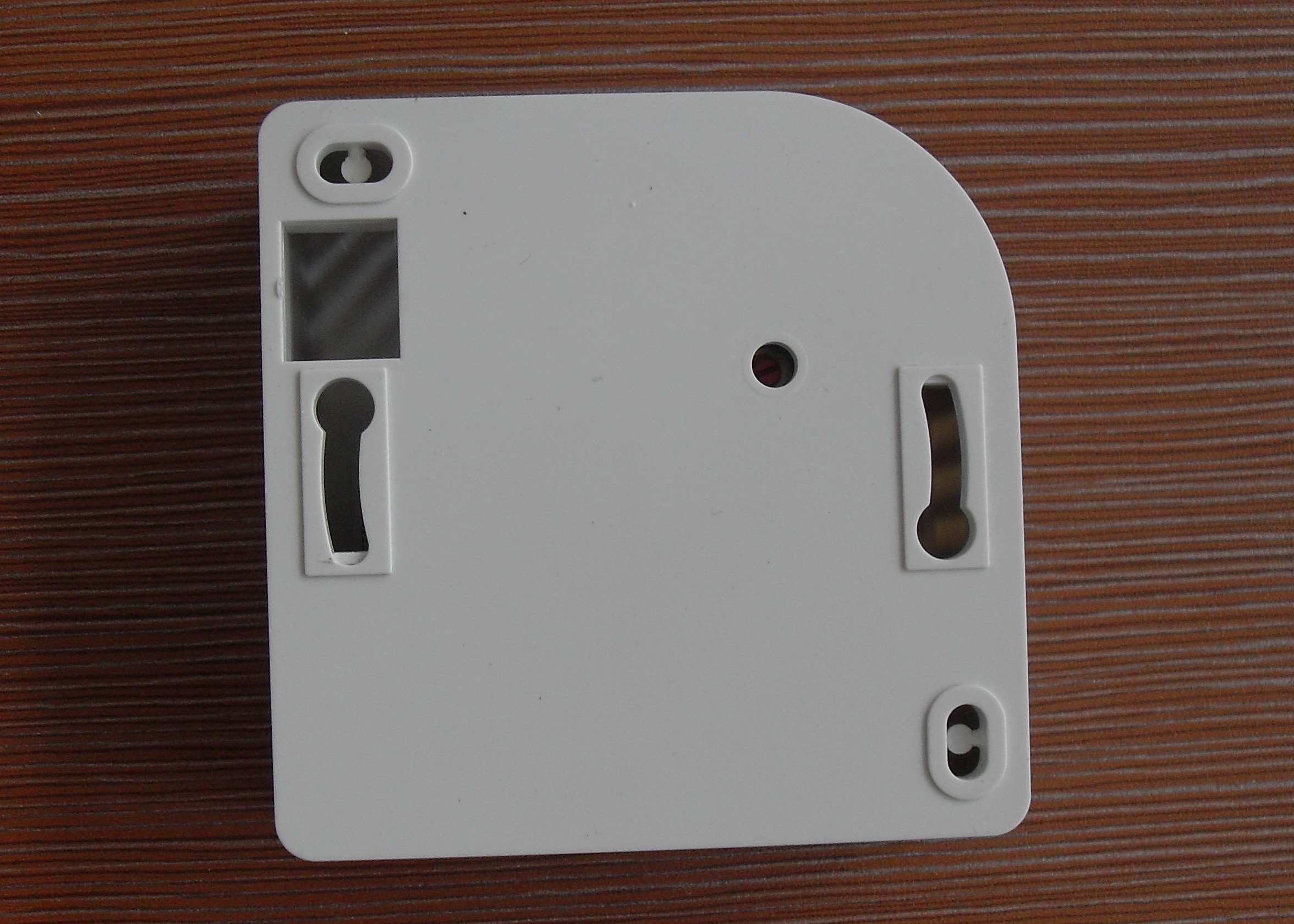

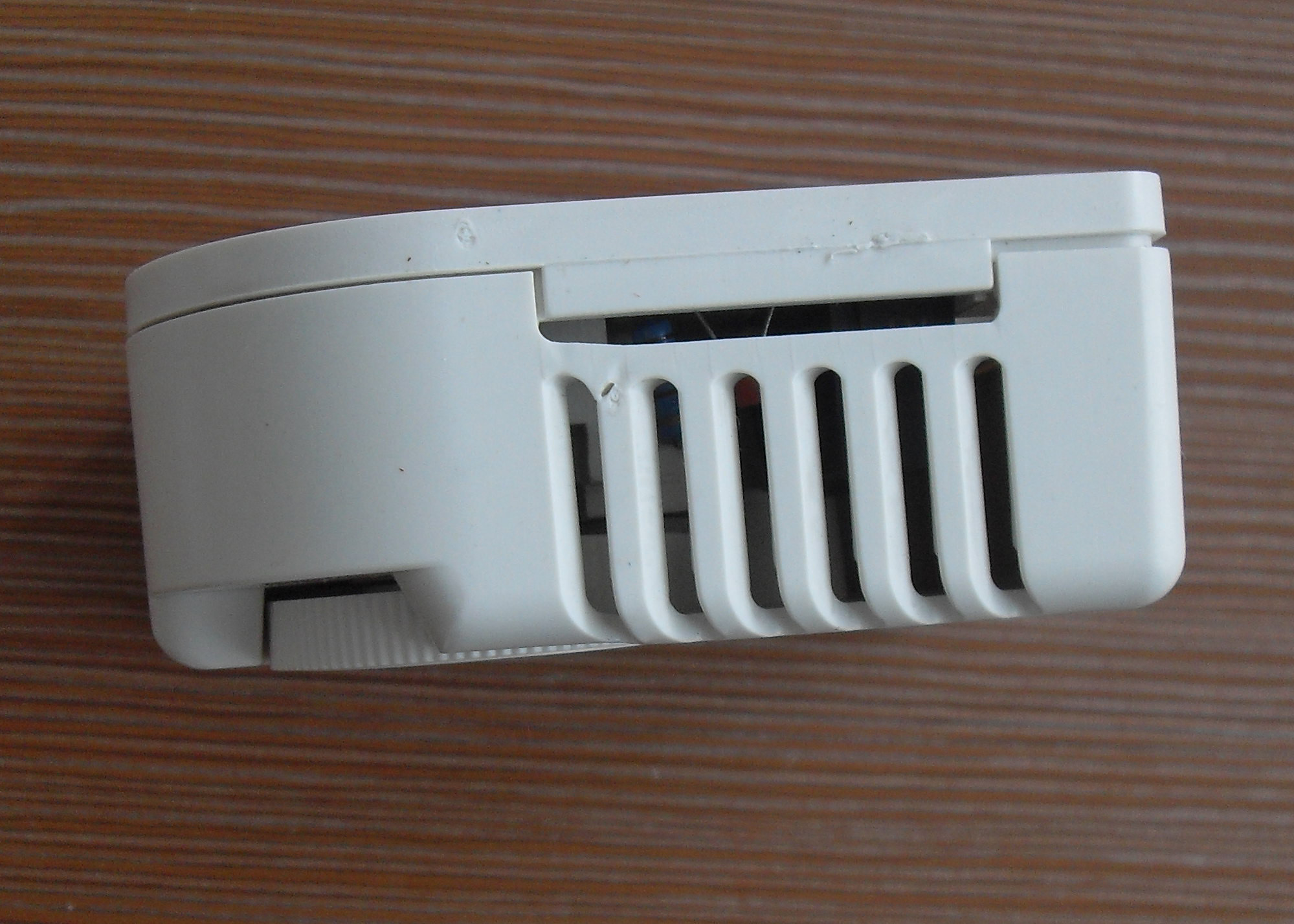

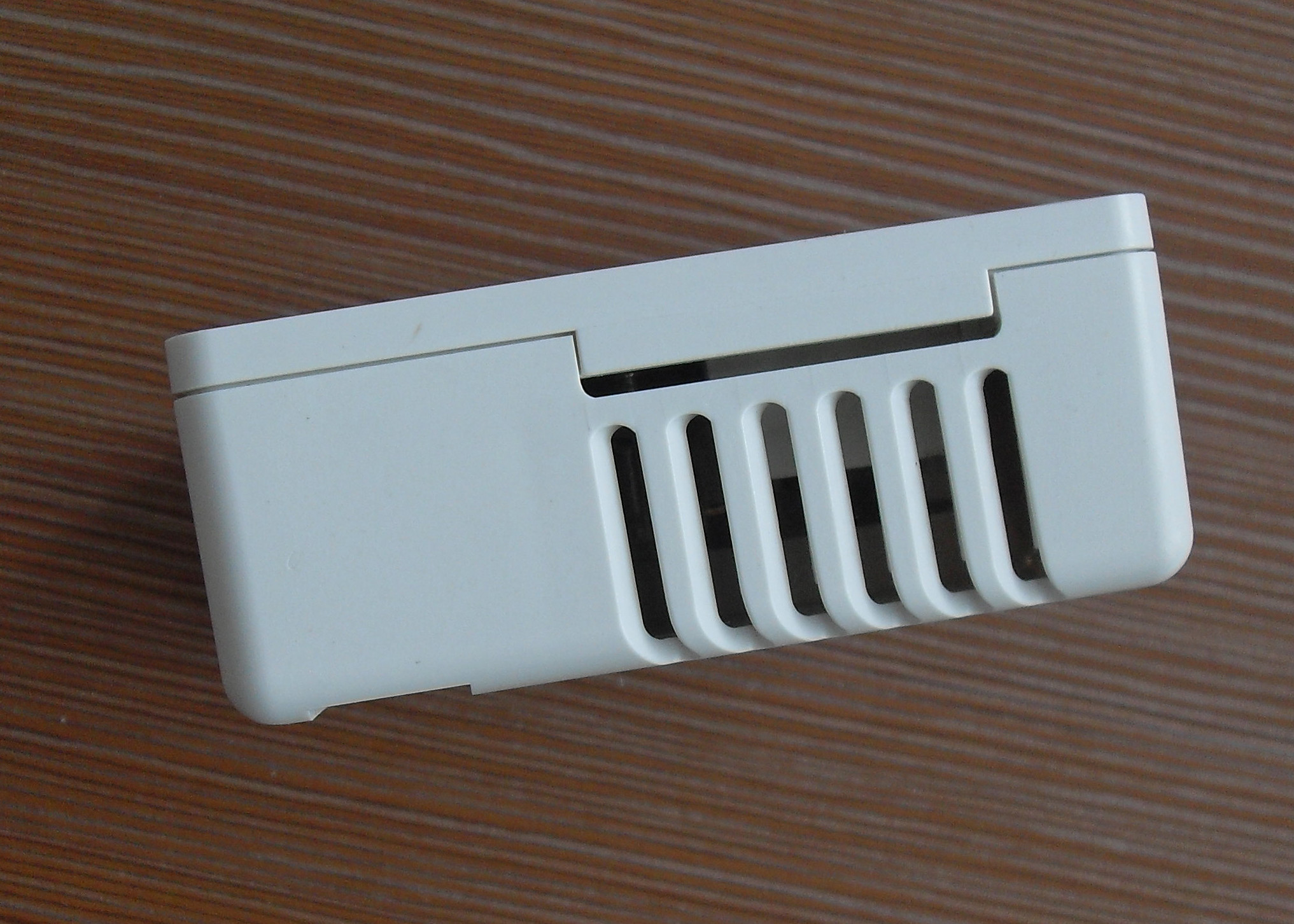

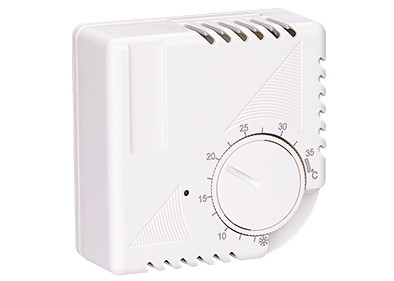

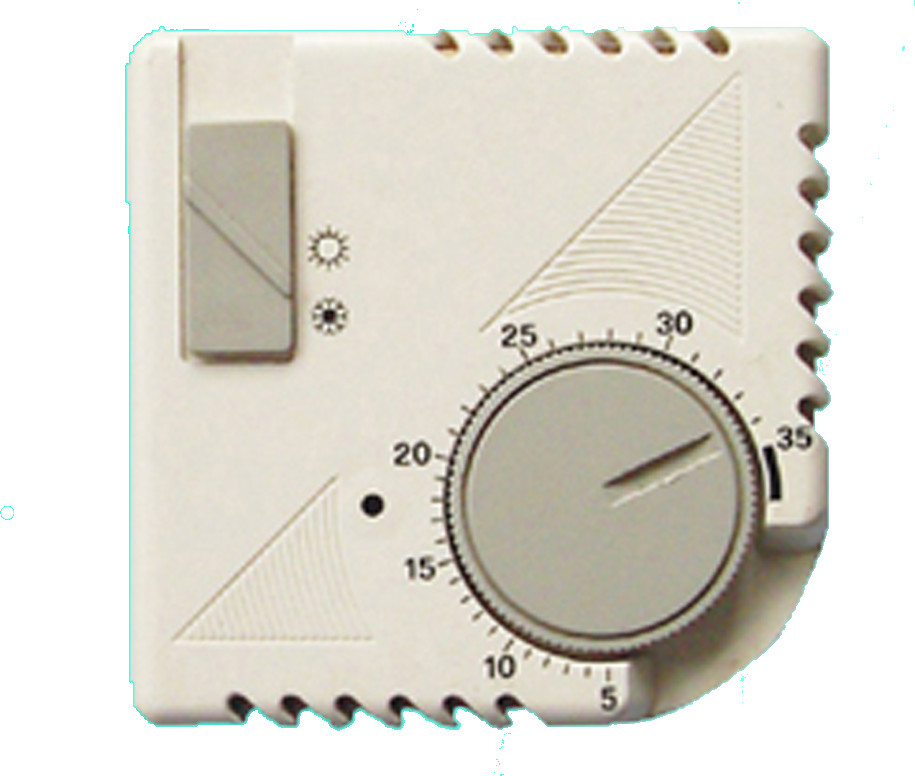

ΕΙΚΟΝΑ ΠΡΟΪΟΝΤΩΝ
