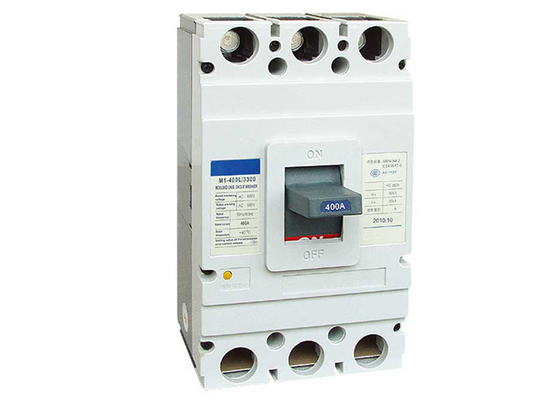

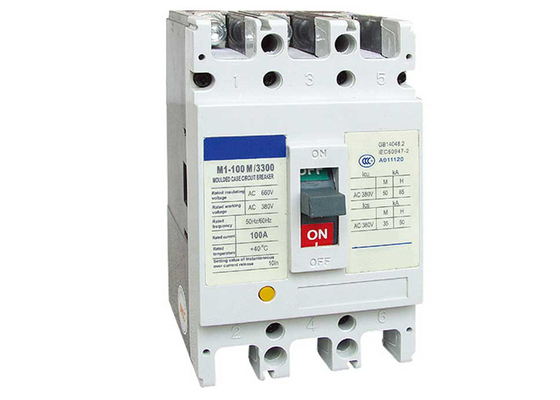

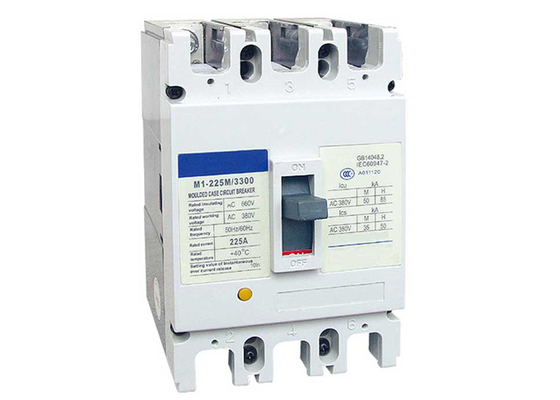

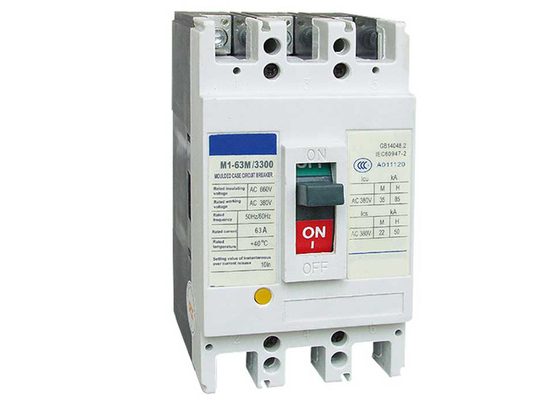

Φορμαρισμένος συνήθεια διακόπτης χαμηλής τάσης περίπτωσης για τη μεταβαλλόμενη μηχανή σπάνια

Κύρια τεχνική προδιαγραφή (table1)

Σημείωση: 6A χωρίς θερμική προστασία

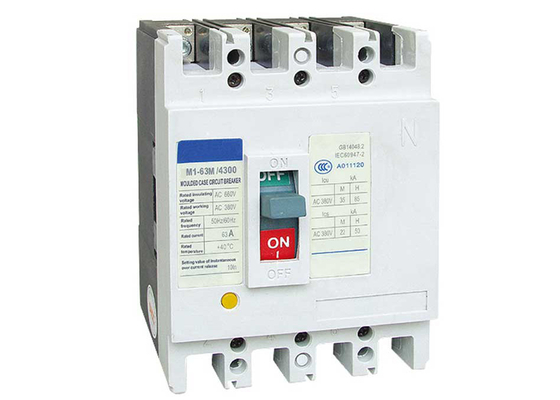

Ο ν-πόλος του διακόπτη τέσσερις-πόλων εγκαθίσταται στη δεξιά πλευρά του προϊόντος έχει τέσσερις τύπους:
Τύπος Α: Χωρίς τρέχουσα ταξίδι-μίσθωση στον πόλο Ν που που κάνει όλη την ώρα, που δεν κλείνει και που δεν ανοίγει με τους άλλους τρεις πόλους.
Τύπος Β: Χωρίς τρέχουσα ταξίδι-απελευθέρωση στον πόλο Ν που που κλείνει και που ανοίγει με τους άλλους πόλους.
Τύπος Γ: Με την τρέχουσα ταξίδι-απελευθέρωση που που κλείνει και που ανοίγει με τους άλλους τρεις πόλους.
Τύπος Δ: Με την τρέχουσα ταξίδι-απελευθέρωση που που κάνει όλη την ώρα να μη μην κλείσει και που ανοίγει με τους άλλους τρεις πόλους.

Χαρακτηριστικό προστασίας
Η θερμοδυναμική απελευθέρωση ενός διακόπτη παρέχει το χαρακτηριστικό γνώρισμα της αντίστροφης χρονικής καθυστέρησης, ενώ η μαγνητική απελευθέρωση είναι η στιγμιαία λειτουργία όπως παρουσιάζεται στον πίνακα 2 (διακόπτης διανομής) και τον πίνακα 3 (διακόπτης προστασίας μηχανών).


Table2

Table3

Εξαρτήματα του διακόπτη
1 τα εξωτερικά εξαρτήματα του διακόπτη
Μηχανοκίνητη συσκευή λειτουργίας
1) Το διάγραμμα καλωδίωσης της ηλεκτρομαγνητικής συσκευής λειτουργίας τύπων CDM (συναρμολόγηση AM1-63,100,225) αναταράσσεται μετά από το σχέδιο (διάγραμμα καλωδίωσης των εξωτερικών εξαρτημάτων του διακόπτη στο διαστιγμένο πλαίσιο)

Περιγραφή κώδικα: SB1SB2stand για το κουμπί ώθησης. (παρεχόμενος από τους χρήστες οι ίδιοι) αριθμός «1» «στάση 2» «3» για τον αριθμό καλωδίωσης των τερματικών.
Εκτίμηση τάσης: Συνεχές ρεύμα AC50Hz 230V 400V 220V
2) Διάγραμμα καλωδίωσης της μηχανοκίνητης συσκευής λειτουργίας του CD τύπων (συναρμολόγηση AM1-400 630 800) seebelows (διάγραμμα καλωδίωσης των εξωτερικών εξαρτημάτων του διακόπτη στο διαστιγμένο πλαίσιο)

Περιγραφή κώδικα: SB1SB2stand για το κουμπί ώθησης. (παρεχόμενος από τους χρήστες οι ίδιοι) στάσεις «Χ» για τα τερματικά σύνδεσης γραμμών
Εκτίμηση τάσης: Συνεχές ρεύμα AC50Hz 230V 400V 220V



Περιστροφική συσκευή λειτουργίας λαβών
Ο μηχανισμός χρησιμοποιείται στο φορμαρισμένο διακόπτη περίπτωσης για να ενεργοποιήσει τη σύρω-έξω επιτροπή. Η επιτροπή Powerdistribution και το κιβώτιο ανεφοδιασμού έξω από την επιτροπή με τη στροφή της λαβής, και για να εξασφαλίσουν thedoor της επιτροπής δεν θα ήταν όταν ο διακόπτης όντας ανοικτός. Ο μηχανισμός χέρι-κίνησης μπορεί να εξοπλιστεί με δύο τύπους λειτουργιών, κάποια είναι λαβή modelsquare «Α», άλλος είναι πρότυπη στρογγυλή λαβή «Β».

4.2 σχέδιο απελευθέρωσης και κώδικας εξαρτημάτων

SHT: Απελευθέρωση διακλαδώσεων UVR: Απελευθέρωση κάτω από-τάσης ΤΣΕΚΟΥΡΙ: Βοηθητική επαφή Al: Επαφή συναγερμών

Κώδικας εξαρτημάτων απελευθέρωσης patternand	Όνομα/τύπος	WCM1-63, 100, 225	WCM1-400	WCM1-630	WCM1-800
200, 300	Κανένα εξάρτημα	200: μαγνητική απελευθέρωση (μόνο προστασία βραχυκυκλώματος) 300: θερμική μαγνητική απελευθέρωση (και υπερφόρτωση και προστασία βραχυκυκλώματος)
208, 308	Επαφή συναγερμών
210, 310	Απελευθέρωση διακλαδώσεων
220, 320	Βοηθητική επαφή
230, 330	Απελευθέρωση κάτω από-τάσης
240, 340	Απελευθέρωση διακλαδώσεων Βοηθητική επαφή
250, 350	Απελευθέρωση διακλαδώσεων Απελευθέρωση κάτω από-τάσης
260, 360	Ομάδα δύο βοηθητικής επαφής
270.370	Απελευθέρωση κάτω από-τάσης Βοηθητική επαφή
218, 318	Απελευθέρωση διακλαδώσεων Επαφή συναγερμών
228, 328	Βοηθητική επαφή επαφών συναγερμών
238, 338	Επαφή κάτω από-τάσης releaseAlarm
248, 348	Απελευθέρωση διακλαδώσεων, επαφή συναγερμών, βοηθητική επαφή
268, 368	Ομάδα δύο βοηθητικής επαφής, επαφή συναγερμών
278, 378	Απελευθέρωση διακλαδώσεων, επαφή συναγερμών, απελευθέρωση κάτω από-τάσης

Σύμφωνα με τις απαιτήσεις του χρήστη, τα εξαρτήματα θα μπορούσαν να οδηγήσουν άμεσο outcoming καλωδίων ή τα wiringterminals γραμμών θα μπορούσαν να προστεθούν (παρακαλώ χαρακτηρίστε έξω σε περίπτωση παραγωγής της διαταγής).

Απελευθέρωση κάτω από-τάσης
Συστρέψτε το διάγραμμα της κάτω από-τάσης συνδεδεμένο ενότητα εξωτερικά (τα εσωτερικά εξαρτήματα στο διαστιγμένο πλαίσιο) Ue: AC50Hz 230V, 400V

Όταν η τάση λειτουργίας είναι 35%~70% της εκτιμημένης τάσης, η απελευθέρωση κάτω από-τάσης shouldmake το ταξίδι διακοπτών σωστά. Όταν η τάση λειτουργίας είναι 85%~110% της εκτιμημένης τάσης, η απελευθέρωση κάτω από-τάσης shouldmake ο διακόπτης κοντά. Σε περίπτωση τάσης λιγότερο από 35% λειτουργίας της εκτιμημένης τάσης, η κάτω από-τάση shouldprevent ο διακόπτης από το κλείσιμο. Σημείωση: Μόνο η απελευθέρωση κάτω από-τάσης πρέπει να ενεργοποιηθεί προηγμένος, ο διακόπτης θα μπορούσε και άνοιξε, διαφορετικά ο διακόπτης θα βλαφθεί.


Απελευθέρωση διακλαδώσεων
Το σχέδιο της καλωδίωσης (τα εσωτερικά εξαρτήματα στο διαστιγμένο πλαίσιο) «Κ» είναι η σε αργή κίνηση επαφή κανονικός-περίβολου διακοπτών συνδέει τη σπείρα σωρηδόν στην απελευθέρωση διακλαδώσεων. Ανοίγει ή στροφή-μακριά εθελοντικά μόλις ο διακόπτης στη θέση on ή στη θέση off.

Εκτίμηση τάσης: Τα AC50Hz 230V ή 400V, απελευθέρωση ΣΥΝΕΧΩΝ 110V 220VThe διακλαδώσεων πρέπει να κάνουν το ταξίδι διακοπτών σοβαρά όταν η τάση λειτουργίας είναι 70%~110%of η εκτιμημένη τάση ελέγχου.

Επαφή συναγερμών
Η θέση του διακόπτη «από» ή «»
Η θέση του διακόπτη στο «ελεύθερο ταξίδι» (συναγερμός)	B11 και B12 διακόπτης από «στενό» για «να ανοίξει», statusof B11 και B14 διακόπτης από «ανοικτό» «σε στενό»

Βοηθητική επαφή
Όταν ο διακόπτης είναι " από»		Για το διακόπτη με το πλαίσιο current400A και ανωτέρω
		Για το διακόπτη με το πλαίσιο current225A και κατωτέρω
Όταν ο διακόπτης είναι "»	Όταν ο διακόπτης είναι «από», οι επαφές μεταστρέφουν από «στενό» για «να ανοίξουν». Όταν ο διακόπτης είναι «από», οι επαφές μεταστρέφουν από «ανοικτό " σε στενό»
